ZQDF蒸汽電磁閥

發布時間：2009-07-07　瀏覽：次

ZQDF不銹鋼蒸汽電磁閥采用分布直動式結構標準，具有多重密封材質，上海川耐生產的ZQDF蒸汽電磁閥不銹鋼材質標準，性能穩定可靠，特別是電站、電廠用的防爆型ZQDF不銹鋼蒸汽電磁閥功耗低、壽命長、連續通電48小時不發熱等突出優點，廣受用戶歡迎和信賴。

ZQDF蒸汽電磁閥技術標準：
公稱通徑　　DN15-250
原理結構　　分步直動式
閥體材質　　SS304、321、302（SS316批量可特制）
密封材料　　NBR、FKM、PTFE、紫銅
ZQDF適用流體　　氣體、液體,蒸汽、真空、導熱油等
環境溫度　　-25℃～+60℃（防爆型-20℃～+50℃）
流體溫度　　C2:-20~90℃,C5: -25~220℃
流體粘度　　≤22mm2/S（50mm2/S以下可特制）
連接方式　　法蘭
安裝方式　　水平，線圈向上（禁止垂直安裝）
防護等級　　普通線圈IP54，防爆線圈IP65
1.信號反饋裝置限于工作溫度≤80℃場合*無源信號反饋要求流體壓差≥1～3bar
2.位置受限。S、X1、N同一臺閥只能選擇其中一種功能
3.手動裝置特點：直接打開主閥芯，無需壓差條件

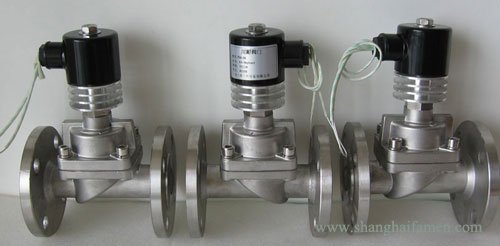

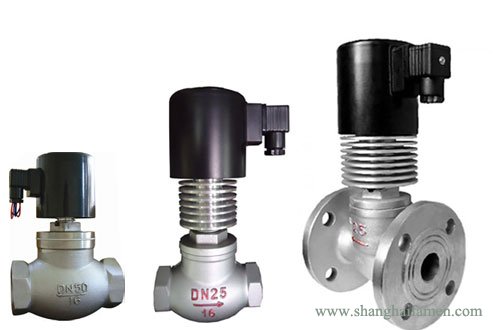

ZQDF高溫蒸汽不銹鋼電磁閥

ZQDF高溫蒸汽電磁閥安裝選型標準：
代號   功能名稱    功能說明
K     常開型      通電閥關，斷電閥開
E     防爆型      防爆等級：Ex dⅡBT4
S     帶手動操作可手動打開或關閉本閥
X1     遠程信號反饋無源機械觸點，適用氣體介質
N     帶止回功能限制流體單向流動，防止倒流
J     配節能模塊降低線圈溫升和功耗，延長線圈壽命

ZQDF蒸汽電磁閥電壓規范：
常規電壓　　　　220V AC 50/60Hz24V DC
特制電壓　　　　AC 50/60Hz：380V110V48V36V24V；DC：220V、110V、48V、12V
額定功率　　　　AC:通徑≤25mm,45VA; ≥32mm,70VA；DC:通徑≤25mm,40W; ≥32mm,65W
電壓公差　　　　±10%
電氣連接　　　　普通型：標準接線盒；防爆型：M20ｘ1.5內螺紋,內置接線盒（可定制G1/2或NPT螺紋）

ZQDF蒸汽電磁閥尺寸規格：

型號規格	通經(mm)	Kv值	最小壓差(bar)		最大壓差(bar)		特制常閉型工作壓力范圍(bar)
型號規格	通經(mm)	Kv值	標準型	X1/N	常閉型	常開型	特制常閉型工作壓力范圍(bar)
DN15	15	2.8	0	1	16	8	1~40
DN20	20	5.4	0	1	16	8	1~40
DN25	25	8.5	0	1	16	8	1~40
DN32	32	14	0	1	16	8	1~40
DN40	40	18	0	1	16	8	1~40
DN50	50	28	0	1	16	8	1~40
DN65	65	40	0.05		16	8	2~25
DN80	80	65	0.05		16	6	2~25
DN100	100	100	0.1		16	6	2~25
DN125	125	150	0.1		16	3	2~25
DN150	150	250	0.1		16	3	2~25
DN200	200	420	0.1		16	3	2~25
DN250	250	660	0.1		16	3	2~25

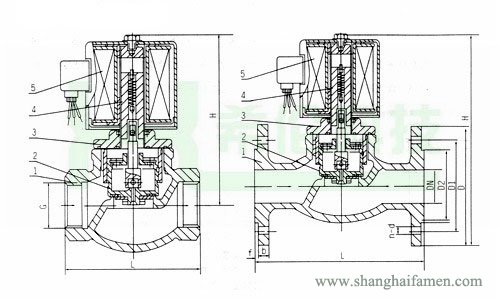

ZQDF蒸汽電磁閥結構圖：
